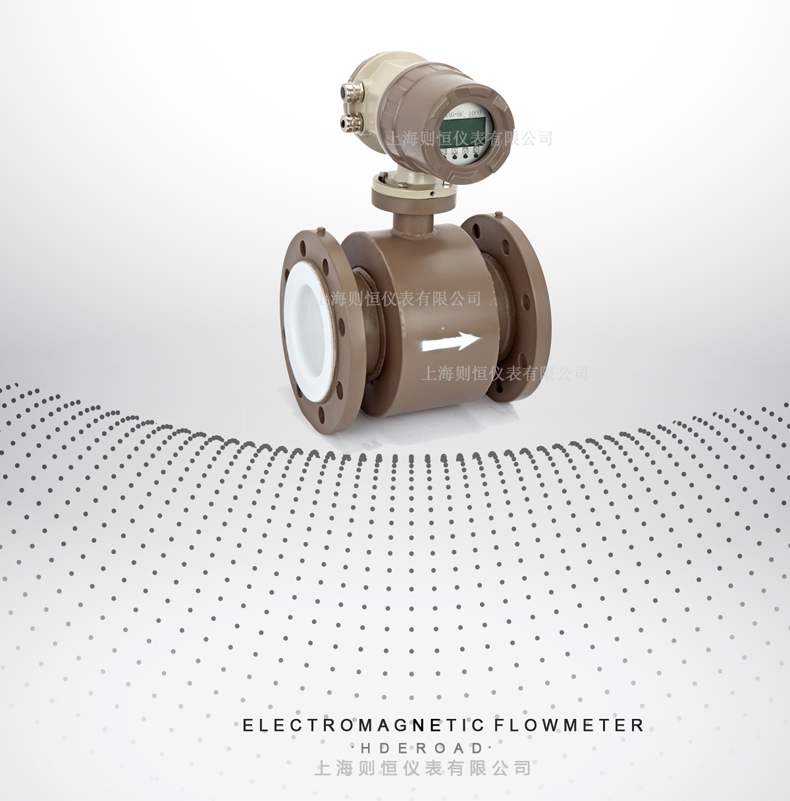

智能电磁流量计

产品原理
电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。
产品特点
测量不受流体密度、粘度、温度、压力和电导率变化的影响;测量管内无阻碍流动部件,无压损,直管段要求较低。对浆液测量有独特的适应性;合理选择传感器衬里和电极材料,即具有良好的耐腐蚀和耐磨损性;转换器采用新颖励磁方式,功耗低、零点稳定、精确度高。流量范围度可达150:1......
产品结构
电磁流量计的结构主要由磁路系统、测量导管、电极、外壳、衬里和转换器等部分组成。
测量介质
液体,导电液体。
收藏
  • 产品说明

   电磁流量计(Electromagnetic Flowmeters,简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。 电磁流量计是应用电磁感应原理, 根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。



选型Model Selection

HN-LDG

智能电磁流量计Intelligent electromagnetic flowmeter

口径(mm)

Caliber(mm



代号

口径(mm)

流量范围(m3/h


代号

口径(mm

流量范围(m3/h

D10

10

0.14-1.5

D125

125

22-220

D15

15

0.32-3

D150

150

32-320

D20

20

0.57-6

D200

200

57-570

D25

25

0.88-10

D250

250

88-530

D32

32

1.45-15

D300

300

127-760

D40

40

2.3-25

D350

350

173-1040

D50

50

3.5-35

D400

400

226-1360

D65

65

6-60

D150

450

286-1700

D80

80

0.88-10

D500

500

353-2100

D100

100

14-140


D600

600

509-3000

扩展流量范围及其他大口径流量范围请联系致电上海则恒仪表有限公司客服人员咨询!

Expand the flow range and other large caliber flow range, please contact Shanghai constant Instrument Co., Ltd. customer service personnel consultation!

介质温度

Medium temperature

T0

080

T1

0120

T2

0180

衬里材料

Lining material

F0

聚氨脂≤80℃中性矿浆、泥浆、煤浆

F1

耐磨橡胶≤60℃一般酸、碱、盐介质

F2

聚四氟乙烯≤180℃浓度较大酸、碱、盐介质

F3

改性聚氨脂≤120℃中性浆液

电极材料

Electrode material

K1

316L

K2

哈氏

K3

钛材/钽材

K4

碳化物(耐磨)

工作压力

Working pressure

P1

2.5MPa 全系列口径

P2

6.4MPa 口径≤150

P3

16MPa 口径≤150

P4

25MPa 口径≤150

P5

35MPa 口径≤150

连接方式

Connection mode

C0

法兰式

C1

法兰夹装式

C2

插入式

转换器结构

Converter structure

E1

一体式智能表头

E2

分体式智能表头,注:信号线长度应注明

供电电压

Supply voltage

H0

220VAC

H1

24VDC

输出类型

type of output

G1

420mA

G2

15V

G3

Rs485

防爆类型

Explosion proof type

N

普通型

D

隔爆型(供电应选24VDC

HN-LDG -  D25  T0  K1  P1  C0  E1  H1    G1  D                                          型号举例Example of model


衬里选择Lining selection

电磁流量计内衬材料正确选用方法
应根据被测介质的腐蚀性,磨损性和温度来选择内衬材料:
一、天然橡胶(软橡胶)
1、较好的弹性,耐磨性和扯断力
2、耐一般的弱酸、弱碱的腐蚀
3、 测水、污水
二、耐酸橡胶(硬橡胶)
可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钠、氢氧化钾的腐蚀,但不耐强氧化剂的腐蚀
测一般的酸、碱、盐溶液
三、氯丁橡胶(Neoprene)
1、极好的弹性,高度的扯断力,耐磨性能好
2、耐一般低浓度的酸碱、盐溶液的腐蚀,但不耐氧化性介质的腐
<80℃;
测水、污水、泥浆和矿浆
四、聚胺脂橡胶(Polyurethane)
1、极好的耐磨性能
2、耐酸、碱性能差
<40℃
测中性强磨损的煤浆、泥浆和矿浆
五、聚四氟乙烯(PTFE)
1、耐沸腾的盐酸、硫酸、硝酸、王水、浓碱和各种有机溶剂
2、耐磨性能好,粘接性能差
-80~+180℃;
测浓度、浓碱强腐蚀性溶液及卫生类介质
