天然气流量计

产品原理
在天然气流量计的使用过程中,气体流经过流量计推动涡轮叶片旋转。叶轮的转数与通过涡轮流量计的气体体积成正比。
产品特点
采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。
收藏
  • 产品说明


技术参数technical parameter

执行标准

 封闭式管道中气体流量的测量—天然气流量计(GB/T8940-2003)

仪表口径(mm)及连接方式

 20、25、32、40、50、65、80、100、125、150、200、250、300采用法兰连接
 25、40、50可采用螺纹连接

精度等级

 ±1.5%R(±1%R需特制)*

量程比

 1:10 ;1:20 ;1:30

仪表材质

 表体:304不锈钢或铸铝
 叶轮:防腐ABS或优质铝合金
 转换器:铸铝

使用条件

 介质温度:-20℃~+80℃
 环境温度:-30℃~+60℃
 相对湿度:5%~90%
 大气压力:86Kpa~106Kpa



工作电源

 A.外电源:+24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
 B.内电源:1组3.0V10AH锂电池,电池电压在2.0V~3.0V时均可正常工作。
 当电压低于2.0时出现欠压指示

整机耗能

 外电源:< 1W
 内电源:平均功耗≤ 1W,可连续使用三年以上。

信号输出功能

 脉冲信号、4-20mA电流信号、控制信号

通讯输出功能

 RS485通讯

实时记录功能⑤

 起停记录、日记录、定时间间隔记录

信号接线口

 内螺纹M20×1.5或其他

防爆等级

 ExdⅡBT6或ExiaⅡCT4

防护等级

 IP65



测量范围及工作压力Measuring range and working pressure

公称通径
(mm)

型号

标准量程
(m3/h)

扩展量程
(m3/h)

常规耐压等级
(Mpa)

特制高压等级
(Mpa)

安装方式

DN20

LWQ-20

A

2.2-25

B

4-40

1.6

2.5,4.0

法兰

DN25

LWQ-25

A

2.2-25

B

4-40

1.6

2.5,4.0

法兰(螺纹)

DN32

LWQ-32

A

5-50

B

6-60

1.6

2.5,4.0

法兰

DN40

LWQ-40

A

5-50

B

6-60

1.6

2.5,4.0

法兰(螺纹)

DN50

LWQ-50

A1

6-65

B1

5-70

1.6

2.5,4.0

法兰

LWQ-50

A2

10-100

B2

8-100

DN65

LWQ-65

A

15-200

B

10-200

1.6

2.5,4.0

法兰

DN80

LWQ-80

A1

13-250

B

10-160

1.6

2.5,4.0

法兰

LWQ-80

A2

20-400

法兰

DN100

LWQ-100

A1

20-400

B

13-250

1.6

2.5

法兰

LWQ-100

A2

32-650

法兰

DN125

LWQ-125

1

25-700

B

20-800

1.6

2.5

法兰

DN150

LWQ-150

A1

32-650

B

80-1600

1.6

2.5

法兰

LWQ-150

A2

50-1000

法兰

DN200

LWQ-200

A1

80-1600

B

50-1000

1.6

______

法兰

LWQ-200

A2

130-2500

法兰

DN250

LWQ-250

A1

130-2500

B

80-1600

1.6

______

法兰

LWQ-250

A2

200-4000

法兰

DN300

LWQ-300

1

200-4000

B1

130-2500

1.6

______

法兰






产品分类选型
Product classification and selection

仪表型号

LWQ-N

LWQ-A

LWQ-B

LWQ-C

LWQ-D

信号输出

脉冲

4-20mA

4-20mA

可选4-20mA/脉冲

供电电源

+24VDC±15%

+24VDC±15%

锂电池

24VDC±15%

24VDC±15%+锂电池

精度等级

2.5~1.5级

1.5~1.0级

1.5~1.0级

测量范围

标准量程

标准量程或扩展量程

标准量程或扩展量程

显示器

温压补偿

通讯接口

RS485

实时记录

仪表材质

铝合金或不锈钢

铝合金或不锈钢

铝合金或不锈钢

防爆等级

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

ExdIIBT6或ExiaIICT4

防护等级

IP65

IP65

IP65

整机功耗

< 1W

< 1W

< 1W

仪表通经

DN25~DN300

DN25~DN300

DN25~DN300

安装方式

法兰安装

法兰安装

法兰安装

介质温度

-20℃~80℃

-20℃~80℃

-20℃~80℃

环境温度

-30℃~60℃

-30℃~60℃

-30℃~60℃


安装install

●安装前,管道须吹扫干净,以防残渣铁屑影响流量计的正常运转。

● 安装前,用微小气流吹动涡轮时,涡轮能转动灵活,并没有无规则的噪音,计数器转动正常,无间断卡滞现象,则流量计可安装使用。

● 流量计安装时法兰和管道法兰中间要加密封垫圈。

● 流量计前应加装过滤器,气质较脏的场合应加装过滤器,并且定期清理。用户订货前,可同时向我公司订货,严禁过滤器和流量计直接相连。

● 流量计在安装时前后均应加截至阀门。

●法兰盘连接处管道内经处不应该有突起相连接。

● 流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。

● 流量计应安装在便于维修、无强电磁场干扰、无机械振动以及热辐射影响的场所;

● 流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;

● 流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;

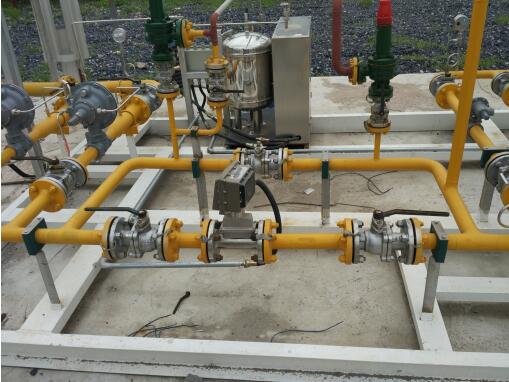

● 流量计可水平或垂直安装,流体流动方向应与壳体上标识的方向一致,在流量计的上游应保证有不小于10Dn的直管段,表后不小于5Dn的直管段。

● 为了不影响流体正常输送,建议按图2安装旁通管路,在正常使用时必须关闭旁通管道阀门。



● 在管道施工时,应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;

● 应确保管道与流量计入口和出口的连接同轴,并防止垫圈和焊缝突入管道内,否则会扰乱流动剖面;

● 采用外电源时,流量计必须有可靠接地,但不得与强电系统共用地线;在管道安装或检修时,不得把电焊系统的地线与流量计搭接;

● 管道安装完毕进行密封性试压时,应注意流量计压力传感器所能承受的最高压力(即检定证书上介质最大压力),以免损坏压力传感器。


使用Use

注意事项Matters needing attention

● 中低压表最大检漏压力:≤1.0Mpa,温压补偿型检漏压力不超过压力传感器上限值的3倍。高压表壳按额定流量的1.2倍压力检漏。

● 安装后检漏及安装使用中应遵守如下规定:

① 先关闭出气阀门和进气阀门。

② 微微开启出气阀门,再缓慢打开进气阀门,使表缓慢启动,然后再缓慢打开出气阀门,使达到正常运行状态,要防止骤然启动,损坏表芯。

③ 在停气的时候,需关闭出气阀门,然后再关闭进气阀门,每次启动时均应遵守上述规定。

● 流量计安装使用后,不得随意触及螺栓、螺钉及螺母等紧固件,以免发生漏气、损坏等危险。

● 流量计机芯(气质干净)应每半年进行清洗维护一次;(气质较脏)应每月进行清洗维护一次。

● 每次使用时需缓慢开启阀门,等机芯叶轮正常转动后逐渐开大至正常使用。禁止开启速度过快,防止对机芯造成冲击,损坏机芯。
